Linien vereinfachen

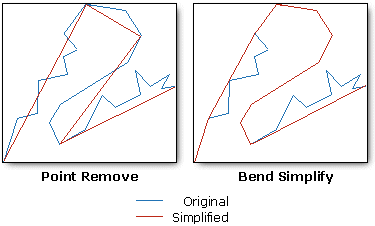

Bei der Vereinfachung von Linien werden unpassende Biegungen und kleine Intrusionen und Extrusionen aus einer Linie entfernt, ohne dass die grundlegende Form zerstört wird. Das Werkzeug "Linie oder Polygon vereinfachen" reduziert Details aus Linien bei Eingabe des Line-Coverages anhand einer speziellen Toleranz- und Vereinfachungsmethode. Die beiden Vereinfachungsmethoden POINT REMOVE und BEND SIMPLIFY sind nachstehend abgebildet.
Weitere Informationen zum Werkzeug "Linie oder Polygon vereinfachen"
Doppellinien zu Mittelachsen zusammenfassen
Wenn sich der Kartenmaßstab verringert, können Features, die in einem größeren Maßstab durch Doppellinien dargestellt werden, in einem kleineren Maßstab zusammenfallen, der Abstand zwischen den Doppellinien ist also nicht mehr sichtbar. Daher können diese Features durch einzelne Linien dargestellt werden. Mit dem Werkzeug "Doppellinien zu Mittelachsen zusammenfassen" werden Mittelachsen aus benachbarten parallelen Linienpaaren wie Straßenumrisse anhand festgelegter Breiten abgeleitet.
Die folgende Abbildung enthält die Straßenumrisse, die abgeleiteten Mittelachsen und den Umriss des ungelösten Kreuzungsbereichs.
Weitere Informationen zum Werkzeug "Doppellinien zu Mittelachsen zusammenfassen"
Linien anhand von Attributen zusammenführen
Mit dem Zusammenführen von Linien werden Nodes zwischen angrenzenden Arcs mit gleichen Werten für das Dissolve-Feld entfernt.
Weitere Informationen zum Werkzeug "Zusammenführen" (Dissolve)
Linien entfernen
Durch das Entfernen von Linien werden ausgewählte Arcs zusammengeführt, die durch Pseudo-Nodes in einzelne Arcs getrennt sind.
