Network Analyst 環境の設定

Network Analyst のライセンスで利用可能。

ArcGIS Network Analyst extension で作業するには、まず、このエクステンションを有効にする必要があります。また、ArcGIS Desktop でメインの Network Analyst ユーザー インターフェイス コンポーネントを設定するか、あるいは設定方法を理解しておき、必要なときアクセスできるようにしておくと便利です。このトピックでは次の手順について説明します。

• ArcMap と ArcCatalog で ArcGIS Network Analyst extension を有効にする
• [Network Analyst] ツールバーを表示する
• [Network Analyst] ウィンドウを表示する
• Network Analyst ジオプロセシング ツールにアクセスする

ArcMap で ArcGIS Network Analyst extension を有効にする

ArcMap で ArcGIS Network Analyst extension を使用するには、このエクステンションを有効にする必要があります。ArcCatalog についても同様です。したがって、ArcCatalog と ArcMap の両方で Network Analyst を使用する場合は、このエクステンションを 2 回有効にする必要があります。Network Analyst エクステンションを有効にすると、Network Analyst のユーザー インターフェイスは自動的には表示されませんが、Network Analyst の機能とツールが有効化され、使用できるようになります。

1. ArcMap または ArcCatalog を起動します。
   • [スタート] > [すべてのプログラム] > [ArcGIS] > [ArcMap] の順にクリックして、ArcMap を起動します。
   • [スタート] > [すべてのプログラム] > [ArcGIS] > [ArcCatalog] の順にクリックして、ArcCatalog を起動します。
2. [カスタマイズ] > [エクステンション] の順にクリックします。

   [エクステンション] ダイアログ ボックスが開きます。

3. [Network Analyst] チェックボックスをオンにします。

   [Network Analyst] がリスト表示されない場合は、このエクステンションがインストールされていません。ArcGIS Network Analyst extension のインストール ライセンスがない場合は、このライセンスを購入するか、期間限定の評価版を使用します。

4. [閉じる] をクリックします。

最初のステップで起動したプログラムに応じて、ArcMap または ArcCatalog で Network Analyst エクステンションが有効になります。もう一方のプログラムでもエクステンションを有効にするには、上記のステップを繰り返します。

ArcMap に [Network Analyst] ツールバーを表示する

1. ArcMap を起動します。
2. [カスタマイズ] > [ツールバー] > [Network Analyst] の順に選択します。

   [Network Analyst] ツールバーが ArcMap に追加されます。



ArcMap に Network Analyst ウィンドウを表示する

ルート解析や到達圏解析などのネットワーク解析を実行する場合、アクティブなネットワーク解析レイヤーのオブジェクト、クラス、およびプロパティにアクセスできる [Network Analyst] ウィンドウを表示しておくと便利です。ただし、ネットワーク データセットとそのソース フィーチャのみを操作する場合は、[Network Analyst] ウィンドウを表示する必要がありません。

1. [Network Analyst] ツールバーで、[Network Analyst ウィンドウ] ボタン をクリックします。

   ドッキング可能な [Network Analyst] ウィンドウが開きます。



このウィンドウは、ArcMap の上下左右どこにでもドッキングできます。また、[コンテンツ] ウィンドウや [検索] ウィンドウのように、ドッキング可能な他のウィンドウの上にドッキングすることもできます。

ArcGIS Network Analyst extension のジオプロセシング ツールへのアクセス

Network Analyst のジオプロセシング ツールにアクセスするには [検索] ウィンドウを使用します。ここでは、ArcMap で各種ツールにアクセスする方法を説明します。ArcCatalog の場合も、ステップ 1 以外は同じ手順です。

1. ArcMap を起動します。
2. メニュー バーで、[ジオプロセシング] > [ツールの検索] の順にクリックします。

   ドッキング可能な [検索] ウィンドウが、[ツール] カテゴリが選択された状態で開きます。



3. 検索ボックスにツールの名前を入力して Enter キーを押すか、[Network Analyst ツール] をクリックして、このカテゴリに含まれているツールセットとツールを表示します。

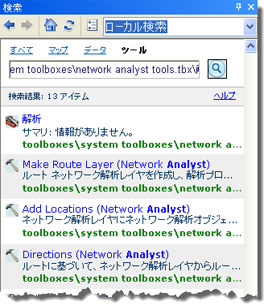

   以下の図は、[Network Analyst ツール] > [解析] をクリックして解析ツールセットを表示したところです。
