ネットワーク データセット ビルダーは、解析が実行されたルート、最寄り施設の検出、到達圏、または配車ルート (VRP) ネットワーク解析を含むネットワーク解析レイヤーを基に処理を実行します。同じ解析済みネットワーク解析レイヤーから生成されたダイアグラムのコンテンツでも、ネットワーク データセット ビルダー プロパティ ページで構成されたプロパティによっては異なるものになる場合があります。
以下の手順は、ネットワーク データセット ビルダー プロパティ ページの構成に重点を置いています。
- スケマティック ビルダー プロパティ ページを表示する手順については、「スケマティック ビルダー プロパティの編集」をご参照ください。
- スケマティック ダイアグラム テンプレートを作成し、そのスケマティック ビルダーを指定する手順については、「スケマティック ダイアグラム テンプレートの作成」をご参照ください。

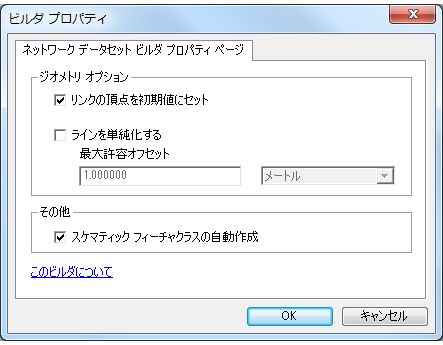

初めてネットワーク データセット ビルダー プロパティ ページを表示したときは、[ビルダー プロパティ] ダイアログ ボックスが次のように表示されます。
- [ジオメトリ オプション] セクションでは、作成されるスケマティック フィーチャ リンクに沿った頂点の管理に関する設定を行います。
- [その他] セクションでは、ダイアグラムの生成または更新プロセス中の新しいスケマティック フィーチャクラスの作成に関する設定を行います。
- ネットワーク データセット ビルダーで、関連付けられたリニア フィーチャまたはネットワーク エレメント上の頂点を正確な位置に表示して、すべてのスケマティック リンクを表示するスケマティック ダイアグラムを構築する場合は、[ジオメトリ オプション] セクションの [リンクの頂点を初期値にセット] をオンにします。
このボックスがオフになっている場合 (デフォルトの状態)、スケマティック リンクは端点を結ぶ直線として描画されます。
- ダイアグラム生成に使用する入力ネットワーク フィーチャの中に、多数の頂点を持つポリラインまたはポリゴンがある可能性があり、生成されるダイアグラムの中で関連するスケマティック フィーチャを単純化したい場合は、[ラインの単純化] をオンにします。次に、この単純化の動作内容を設定します。
- 頂点を削除できる [最大許容オフセット] を指定します。
- 右側のドロップダウン リストから必要なオフセットの単位を選択します。
Schematics ラインの単純化は、[ラインの単純化 (Simplify Line)] ジオプロセシング ツールがポイント削除オペレーターと連動するように設定されているときに、このツールのために実装されている Douglas-Peucker アルゴリズムと同じアルゴリズムを適用します。この単純化では、基本的な形状を壊すことなくスケマティック ライン上の余分な屈曲や細かな凹凸を取り除きます。このオプションは、スケマティック ラインの基本的な形状を表す重要ポイントを保持し、他のすべてのポイントを削除します。
- ネットワーク データセット ビルダーが処理を開始する、ArcGIS Network Analyst extensionの解析済みレイヤーを構成するフィーチャ レイヤーに関連付けられたスケマティック フィーチャクラスが見つからない場合、これらが自動的に作成されるようにするには、[その他] セクションの [スケマティック フィーチャクラスの自動作成] をオンにします。
このチェックボックスをオフにすると、ネットワーク データセット ビルダーの動作時に、新しいスケマティック フィーチャクラスは作成されません。したがって、スケマティック ダイアグラム テンプレートに対して、ダイアグラム生成の基となる解析済み ArcGIS Network Analyst extensionの解析済みレイヤーを構成する、特定のフィーチャ レイヤーに関連付けられたスケマティック フィーチャクラスが存在しない場合、その特定のフィーチャ レイヤーのネットワーク エレメントに対しては、生成されるダイアグラムにスケマティック フィーチャが含まれません。
