ネットワーク ルートのノード削減ルールのサンプル結果

次に、2 つのダイアグラムでのネットワーク ルートのノード削減ルールの実行結果を示します。

ネットワーク データセット ビルダーを使用して、ノードをマージしてダイアグラムを生成することもマージせずに生成することもできます。つまり、解析結果のルートに沿って複数回発生する各ネットワーク エレメント ジャンクションを、生成するダイアグラムで 1 つのマージされたスケマティック ノードとして表現したり、複数回表現することができます。ノードをマージせずにダイアグラムが生成される場合、すべてのスケマティック ノードが 2 つの接続を持つノードとなるため、これらはすべてルート ノードになります。ノードがマージされる場合、マージされたノードの次数は 2 より大きくなり、ネットワーク ルートのノード削減ルールは、ルート ノード (次数が 2 のノード) でのみ動作するため、マージされたノードの削減を行いません。理解を深めるため、同じ解決済みのルート ネットワーク解析に基づく 2 つのダイアグラムに、ネットワーク ルートのノード削減ルールの結果サンプルを示します。ダイアグラム A はノードをマージせずに生成されたダイアグラム、ダイアグラム B はノードをマージして生成されたダイアグラムです。

図 A は、ノードをマージせずに生成されたサンプル ダイアグラム A を示します。この場合、解析結果のネットワーク ルートに沿って複数回発生する各ジャンクションおよびエッジは、生成されたダイアグラムで複数のスケマティック ノードおよびリンクによって表現されます。ダイアグラムでは、多重スケマティック ノードおよびリンクが重なっています。

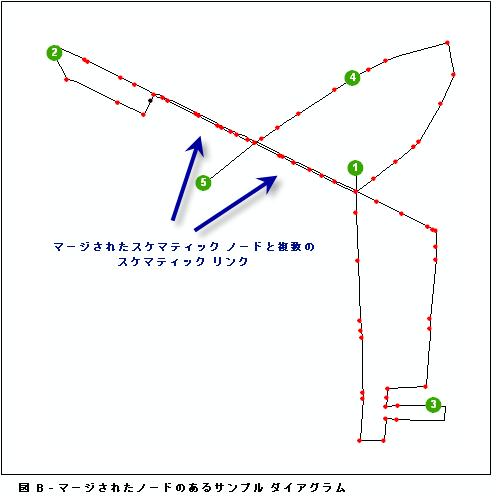

図 B は、スケマティック ノードをマージして得られたサンプル ダイアグラム B を示します。この場合、解析結果のネットワーク ルートに沿って複数回発生するジャンクションは、生成されたダイアグラムで多重化されていません。これらのジャンクションを接続するエッジのみが多重化されています。このダイアグラムで重複リンクの切り離しスケマティック レイアウト アルゴリズムを使用すると、マージされたこれらのスケマティック ノードと接続されるリンクがはっきりとハイライト表示されます。

サンプル 1 - 指定されたスケマティック フィーチャクラスによって実装されるすべてのルート ノードの削減

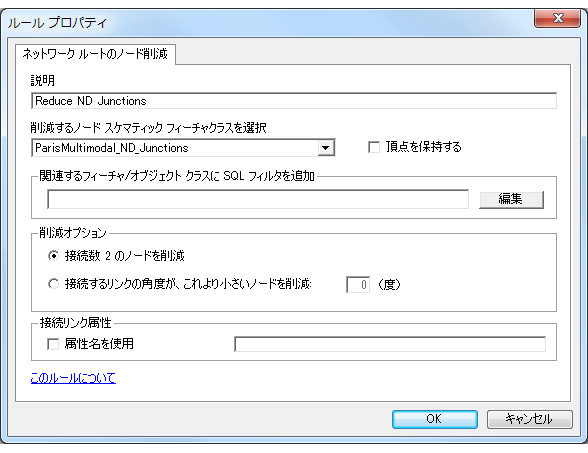

これらのサンプル ダイアグラムを実装するスケマティック ダイアグラム テンプレートでは、ネットワーク ルートのノード削減ルールを定義して、ParisMultimodal_ND_Junctions に関連付けられた赤いルート ノードを削減します。

次の図は、この削減ルールがアクティブであるときにダイアグラム A および B を更新して得られた結果です。

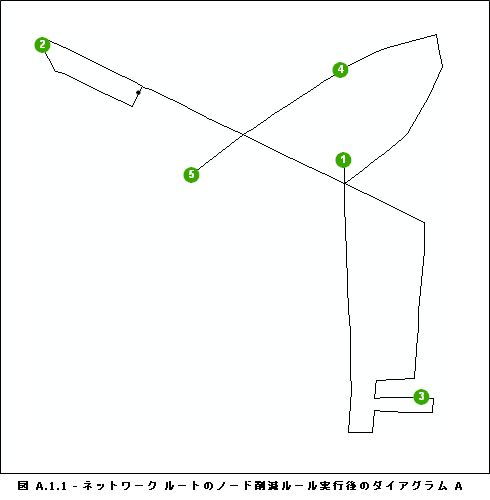

図 A.1.1 は、ノードをマージせずに生成されたダイアグラム A のルール実行後を示します。ダイアグラムに含まれるすべての ParisMultimodal_ND_Junctions ノードは、2 つの接続を持つスケマティック ノードであったため、これらはすべてルールによって削減されています。ノードをマージして生成されたダイアグラム (図 B.1.1) の場合、ルールの実行時に 2 つの接続を持つノードのみが削減されます。マージされたノードは保持されています。

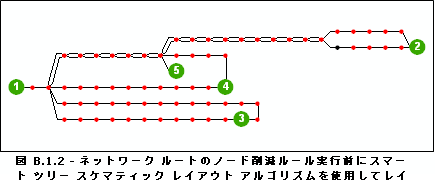

次の図は、マージされたノードを持つダイアグラム B を、階層図 - スマート ツリー スケマティック レイアウト アルゴリズムを使用してレイアウトしたものを示します。図 B.1.2 はネットワーク ルートのノード削減ルールがアクティブでないときのダイアグラム B コンテンツ、図 B.1.3 はこのルールがアクティブであるときの同じダイアグラムを示しています。

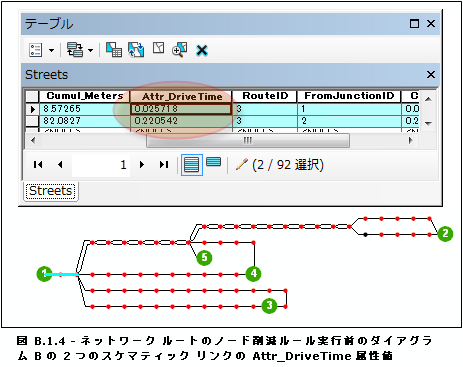

図 B.1.4 は、ダイアグラム B で現在選択されている 2 つのスケマティック リンクの、ネットワーク ルートのノード削減ルールがアクティブでないときの Attr_DriveTime 属性値を示します。

図 B.1.5 は、ネットワーク ルートのノード削減ルールを実行後に保持されている 1 つのスケマティック リンクからの情報を示します。

• このスケマティック リンクの Attr_DriveTime 属性値は、関連する削減されたルート ノードとそれに接続する 2 つのリンクの累積された Attr_DriveTime の値を表します。
• このスケマティック リンクの [個別属性] ツール を使用すると、[個別属性] ダイアログ ボックスの一番上のウィンドウのクリック リンクに関連するエントリの下に、削減されたスケマティック フィーチャの詳細が示されます。現在選択されている Streets スケマティック リンクは、3885 ParisMultimodal_ND_Junctions ジャンクションとそれに接続する 2 つのエッジ、Streets AVENUE FRANKLIN-D.ROOSEVELT および ROND-POINT DES CHAMPS-ELYSEES に関連する削減されたルート ノードに対応します。

サンプル 2 - リンクのなす角度に応じた、指定のスケマティック フィーチャクラスによって実装されるルート ノードの削減

次のスクリーン ショットは、リンクのなす角度が 30 度未満の場合にのみ ParisMultimodal_ND_Junctions ルート ノードを削減するネットワーク ルートのノード削減ルールを実行した後に、ダイアグラム A および B で得られた結果を示しています。

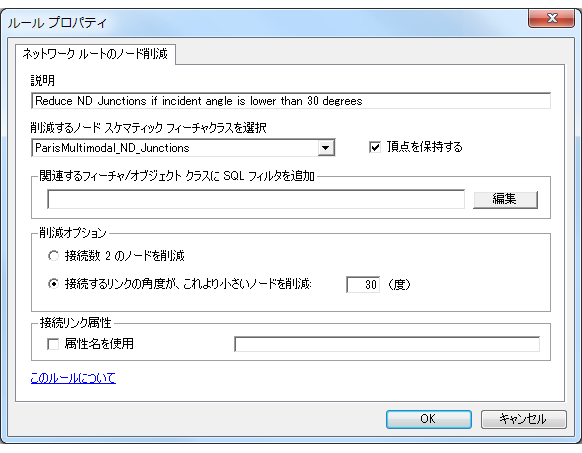

ネットワーク ルートのノード削減ルール属性は、以下のように指定されています。

図 A.2.1 および図 B.2.1 は、このネットワーク ルートのノード削減ルールがアクティブであるときにダイアグラムを更新して得られた結果を示しています。
