Как изменить положение 3D графики

Доступно с лицензией 3D Analyst.

Редактирование графики позволяет изменить способ ее отображения. Сюда же относится и изменение местоположения графики. Чтобы использовать диалоговое окно Свойства, графика должна быть выделена для редактирования.

1. Щелкните инструмент Выбрать графику на панели инструментов 3D-графика в ArcGlobe или ArcScene.
2. Щелкните графический элемент, который вы хотите изменить.
3. Щелкните графический элемент правой кнопкой мыши и выберите Свойства.
Откроется диалоговое окно Свойства. Также можно открыть диалоговое окно Свойства с помощью кнопки на панели 3D Графика (3D Graphics).
4. Откройте закладку Размер и положение и измените значения X, Y, Z, чтобы переместить положение точки якоря графического элемента.
5. Щелкните ОК.

Выделенный графический элемент будет перемещен на новое место.

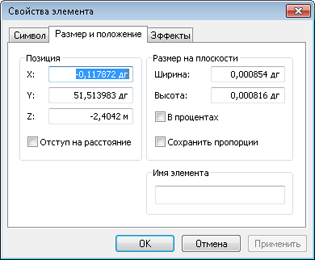

Диалоговое окно Свойства элемента ArcGlobe для графики:

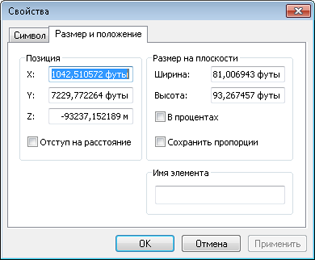

Диалоговое окно Свойства ArcScene для графики:

Примечание:

• Если инструмент "Выбрать графику" не активен, это означает, что на текущем слое нет графических элементов. Дополнительную информацию можно найти в разделе Задание целевого слоя для новой графики, где описывается смена активного слоя графики.
• 2D графика, перенесенная из ArcMap, имеет z-значения, равные 0, в результате рисунок может оказаться под поверхностью 3D изображения. Чтобы задать Z-значения, можно использовать закладку Размер и положение в окне свойств 2D-графики в ArcGlobe или в ArcScene.
