Применение действия фильтра к слою

  1. В окне Таблице содержания правой кнопкой мыши щелкните слой трассировки, к которому необходимо применить действие и выберите в контекстном меню пункт Свойства. Появится диалоговое окно Свойства слоя.

    Также можно дважды щелкнуть слой трассировки в Таблице содержания.

  2. Щелкните вкладку Действия в окне Свойства слоя.
  3. Нажмите кнопку Новое действие.
    Чтобы создать новое действие, нажмите кнопку Создать действие
  4. Выберите Фильтр (Filter) на панели Тип создаваемого действия (Type of Action to Create).

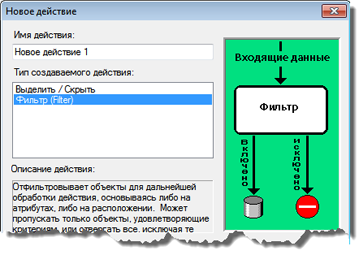

    Выберите действие Фильтровать слой (Filter layer), чтобы создать новое действие.
  5. В текстовом поле задайте имя действия и нажмите кнопку OK, чтобы запустить форму параметров действия.
  6. Выберите соответствующий тип фильтра в раскрывающемся списке Тип (Type) в форме Параметры действия фильтра (Filter Action Parameters).
    Выберите тип создаваемого фильтра

    Включить (Include)

    События, удовлетворяющие критериям триггера, будут включаться в последующие действия слоя для обработки.

    Исключить (Exclude)

    События, не удовлетворяющие критериям триггера, не будут включаться в последующие действия слоя для обработки.

  7. Настройте триггер действия. В окне Способ запуска действия нажмите одну из перечисленных ниже кнопок и следуйте дальнейшим инструкциям по настройке триггера:

    Всегда

    Действие будет запускаться всегда.

    Атрибутивный запрос

    Действие будет запускаться с учетом критерия атрибута. Более подробно о настройке триггера атрибута.

    Запрос по расположению

    Действие будет запускаться с учетом критерия местоположения. Более подробно о настройке триггера местоположения.

    Запрос по атрибуту И расположению

    Действие будет запускаться с учетом комбинации критериев атрибута и местоположения.

  8. По завершении настройки триггера действия нажмите кнопку OK, чтобы создать действие.
  9. В списке действия слоя появится новое действие. Если в списке появляются другие действия слоя, с помощью кнопок «СТРЕЛКА ВВЕРХ (UP)» и «СТРЕЛКА ВНИЗ (DOWN ARROW)» им можно задать порядок, в котором они должны применяться к слою трассировки. Также действие слоя в списке можно активировать или отключить, поставив или сняв отметку в соответствующем окне.
    Порядок действия можно изменять с помощью кнопок СТРЕЛКА ВВЕРХ и СТРЕЛКА ВНИЗ
  10. Чтобы изменения вступили в силу, в диалоговом окне Свойства слоя щелкните Применить или OK.
