需要 3D Analyst 许可。
Terrain 点剖面交互式工具用于根据 terrain 数据集表面的符号化节点创建剖面图。如果已使用点将 terrain 数据集符号化，图形窗口将显示这些点对应的符号系统。Terrain 点有三个点符号系统选项：使用唯一符号分组的 Terrain 点属性、具有分级色带的 Terrain 点属性和具有分级色带的 Terrain 点高程。
有关 terrain 数据集的符号系统选项的详细信息，请参阅 ArcGIS 中 terrain 数据集的显示选项。
要以交互方式对 terrain 数据集点集执行剖面图分析，请执行以下步骤。

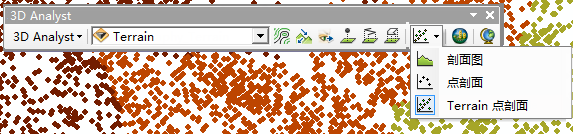

- 单击 3D Analyst 工具条上的 Terrain 点剖面。

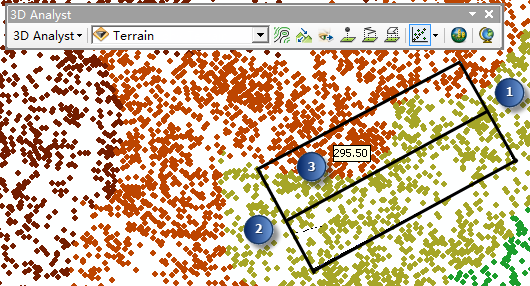

- 单击点集上某个用来表示 terrain 剖面图起点的位置（在下图中显示为 1）。
- 单击点集上某个用来表示 terrain 剖面图终点的位置（在下图中显示为 2）。
选择终点后，将显示一个选择框，您可以移动指针来调整框，直到该框达到所需的剖面宽度。实际宽度值将显示在一个小对话框中。随着指针在点集上移动，该宽度值也会发生相应变化。所显示的宽度单位与在分析中使用的数据的坐标相一致。
- 单击用来表示剖面图宽度的第三个位置（在下图中显示为 3）。
剖面图将在单独的窗口中显示。
