ArcMap

配置 Network Analyst 环境

需要 Network Analyst 许可。

开始使用 ArcGIS Network Analyst extension 之前，您需要启用该扩展模块。另外，您最好设置 ArcGIS Desktop 中的主要 Network Analyst 用户界面组件，或者至少了解如何设置这些组件以便在必要时使用它们。本主题将按如下步骤进行介绍：

  • 启用 ArcMap 和 ArcCatalog 中的 ArcGIS Network Analyst extension
  • 显示 Network Analyst 工具栏
  • 显示 Network Analyst 窗口
  • 访问 Network Analyst 地理处理工具

启用 ArcMap 中的 ArcGIS Network Analyst extension

开始使用 ArcMap 中的 ArcGIS Network Analyst extension 之前，您必须启用此扩展模块。对于 ArcCatalog 也是如此；因此，如果您要在 ArcCatalog 和 ArcMap 中均使用 Network Analyst，则需要启用此扩展模块两次。启用扩展模块并不会使相关用户界面组件自动显示，而是会启用 Network Analyst 功能及相关工具以供您使用。

  1. 启动 ArcMap 或 ArcCatalog。
    • 单击开始 > 所有程序 > ArcGIS > ArcMap 启动 ArcMap。
    • 单击开始 > 所有程序 > ArcGIS > ArcCatalog 启动 ArcCatalog。
  2. 单击自定义 > 扩展模块。

    将打开扩展模块 对话框。

  3. 选中 Network Analyst 复选框。

    如果未列出 Network Analyst，则表示没有安装此扩展模块。如果您没有安装 ArcGIS Network Analyst extension 所需的许可，请购买许可或安装临时评估版。

  4. 单击关闭。

Network Analyst 扩展模块是针对 ArcMap 启用的还是针对 ArcCatalog 启用的取决于第一步中启动的程序。也可重复这些步骤以在其他程序中启用此扩展模块。

在 ArcMap 中显示 Network Analyst 工具条

  1. 启动 ArcMap。
  2. 单击自定义 > 工具条 > Network Analyst。

    Network Analyst 工具条被添加到 ArcMap 中。

    Network Analyst 工具条

在 ArcMap 中显示 Network Analyst 窗口

如果要执行网络分析（如路径分析和服务区分析），可使用 Network Analyst 窗口，因为可通过此窗口可获取活动网络分析图层的对象、类及属性。但如果您只想处理网络数据集及其源要素，则不必显示 Network Analyst 窗口。

  1. 在 Network Analyst 工具条上，单击 Network Analyst 窗口按钮 Network Analyst 窗口。

    打开可停靠的 Network Analyst 窗口。

    Network Analyst 窗口

    2. 此窗口可停靠在 ArcMap 界面的任意一边，还可以叠加停靠在其他可停靠窗口（如内容列表或搜索窗口）上方。

访问 ArcGIS Network Analyst extension 的地理处理工具

可通过搜索 窗口访问 Network Analyst 地理处理工具。以下步骤介绍了如何在 ArcMap 中访问这些工具；除步骤 1 外，在 ArcCatalog 中访问工具的其他步骤与此相同。

  1. 启动 ArcMap。
  2. 在菜单栏中，单击地理处理 > 搜索工具。

    可停靠的搜索 窗口将打开，同时工具类别已处于选中状态。

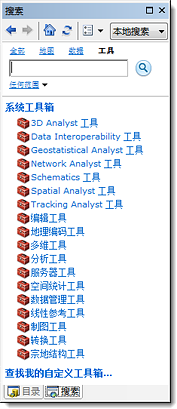

    搜索窗口

  3. 您可以在搜索框中输入工具的名称，然后按 ENTER，或单击 Network Analyst 工具来访问其中包含的工具集和工具。

    从下图可以看出，“分析”工具集可以通过单击 Network Analyst 工具 > 分析进行访问。

    分析工具集
