需要 Network Analyst 许可。
网络分析图层用于存储网络分析的输入、属性和结果。它在内存中拥有一个工作空间,用于存储每个输入类型以及结果的网络分析类。网络分析类中的要素和记录称为网络分析对象。
ArcMap 中的网络分析图层
ArcMap 中的活动网络分析图层显示在 Network Analyst 窗口中。名称显示在下拉列表中。网络分析类和对象显示在列表下面的窗格中。

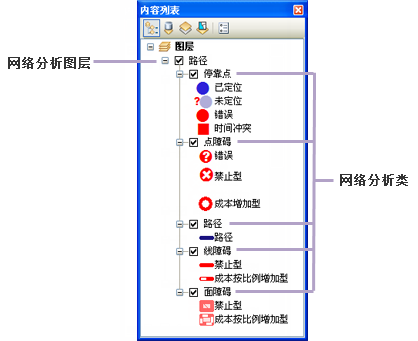

网络分析图层以复合图层的形式显示在 ArcMap 的内容列表 中。
网络分析图层被绑定到网络数据集
网络分析的执行将始终针对于网络数据集。因此必须将网络分析图层与网络数据集进行绑定。此绑定通过一个指向文件系统中相关网络数据集的位置的链接而创建。
请注意,网络分析图层并不包含网络数据集,它只是指向网络数据集。
如果使用地理处理工具创建网络分析图层,则将相关网络数据集设置为工具参数。在 ArcMap 中,只有添加了网络数据集才能创建网络分析图层。创建分析图层后,ArcGIS Network Analyst extension会将其绑定到活动网络数据集。
网络分析图层属性
尽管网络分析图层是由子要素图层(相应地具有自己的一组属性)所组成的合成图层,但它也具有自己的属性。某些网络分析图层属性对于定义要执行的分析至关重要。这些属性包括要使用的阻抗、要遵守的约束条件、U 形转弯策略、输出 shape 类型、累积特性和用于查找网络位置的属性。此外,每种分析都有其自身的特定属性。
- 了解有关路径分析属性的详细信息
- 了解有关最近设施点分析属性的详细信息
- 了解有关服务区分析属性的详细信息
- 了解有关 OD 成本矩阵分析属性的详细信息
- 了解有关车辆配送 (VRP) 分析属性的详细信息
- 了解有关位置分配分析属性的详细信息
用于执行分析的属性在分析图层的对话框中设置。
