要创建和配置逻辑示意图模板和与逻辑示意图数据集相关的逻辑示意图要素类,您需要在“逻辑示意图数据集编辑器”内编辑逻辑示意图数据集。在本练习中,您将了解到编辑逻辑示意图数据集的方法。
- 在 ArcCatalog 中,导航至在练习 1 中创建的 C:\ArcGIS\ArcTutor\Schematics\TutorialSchematicDB 地理数据库。
- 在目录树中展开此地理数据库条目,然后右键单击在练习 1 中创建的 SchematicBuilderSamples 逻辑示意图数据集。
- 在弹出菜单中单击 编辑...。

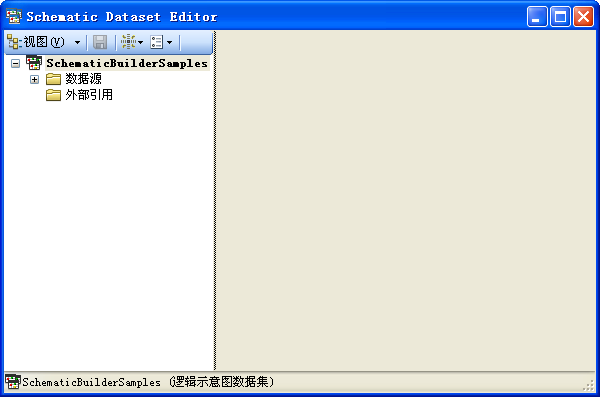

将会打开“逻辑示意图数据集编辑器”,然后显示逻辑示意图数据集配置参数。此时,在逻辑示意图数据集中没有特定的参数。
