Formas de dividir una entidad de línea

Disponible con una licencia de 3D Analyst.

Acerca de dividir líneas

Puede dividir fácilmente entidades de línea en 3D (ArcScene y ArcGlobe) al igual que en 2D (ArcMap). Dividir líneas da como resultado la separación de una entidad de línea existente en varias entidades de línea. Existen diversos métodos para dividir líneas, pero no todos están compartidos entre 3D y 2D. Existen tres métodos para dividir líneas al editar en 3D:

• En la ubicación en la que hace clic (barra de herramientas Editor 3D > herramienta Dividir)
• A una distancia o porcentaje específico (menú Editor 3D > comando Dividir)
• En cada vértice de la línea o en los puntos a lo largo de una línea (herramientas de geoprocesamiento Dividir línea en los vértices o Dividir línea en los puntos)

Las entidades con valores z mantendrán sus z cuando se divida la línea. Puede suponer que, cuando haga clic para dividir la línea, los vértices recién creados se interpolarán desde los vértices circundantes definidos en la entidad y no caerán al suelo ni su altura será de cero.

Dividir líneas manualmente (herramienta Dividir)

La herramienta Dividir se utiliza para dividir manualmente una línea en dos en la ubicación en la que haga clic con el puntero. Por ejemplo, puede utilizar la herramienta Dividir para dividir una línea de centro de calle en dos entidades cuando se construye una nueva carretera de intersección.

La operación de división actualiza la forma de la entidad actual y crea una nueva entidad a partir de los valores de los atributos predeterminados para la clase de entidad. Se incluyen todos los valores z, que se rellenarán en función de los valores z circundantes de los vértices existentes que se definieron en la entidad de la ubicación sobre la que hizo clic.

1. Haga clic en la herramienta Editar ubicación en la barra de herramientas Editor 3D y haga clic en la entidad.
2. Haga clic en la herramienta Dividir en la barra de herramientas Editor 3D.
3. Mueva el puntero sobre la línea.

   Mientras mueve el puntero sobre la línea, verá un marcador sobre la línea en el lugar en el que se dividirá. Puede utilizar la alineación para dividir la línea en una ubicación exacta, por ejemplo, en un vértice o en el lugar en el que un punto sigue la línea.

4. Haga clic para dividir la línea.

   La línea queda dividida en dos entidades, donde la operación de división actualiza la forma de la entidad actual y crea una nueva entidad mediante los valores de atributos predeterminados para la clase de entidad.

Dividir líneas a una distancia o porcentaje especificado (comando Dividir)

El comando Dividir del menú Editor 3D divide una entidad de línea seleccionada en dos entidades. La línea se puede dividir desde el punto de inicio o desde el extremo de la línea utilizando el valor de distancia especificado, un porcentaje de la longitud total o un valor m. La operación de división actualiza la forma de la entidad actual y crea una nueva entidad a partir de los valores de los atributos predeterminados para la clase de entidad.

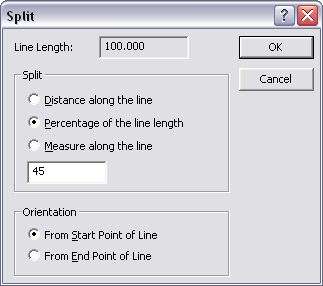

El cuadro de diálogo Dividir muestra la longitud de la entidad original en las unidades de mapa actual para ayudarle a dividirlo con más precisión.

A continuación se muestran algunos ejemplos del uso del comando Dividir:

• Se selecciona una línea con una longitud de 100 metros para dividirla.

  Mediante el cuadro de diálogo Dividir, puede elegir si desea dividir la línea desde el punto de inicio o desde el extremo de la línea. Esto garantizará que la línea se divide desde la orientación adecuada.

• Esta línea se divide 20 metros desde el punto de inicio.



• Esta línea se divide en un porcentaje a lo largo de la longitud de la línea, en este caso, 45 por ciento.



• Si sus datos tienen valores m, también puede elegir hacer la división en función de las unidades de medida.

1. Haga clic en la herramienta Editar ubicación en la barra de herramientas Editor 3D y haga clic en la entidad.
2. Haga clic en el menú Editor 3D y, a continuación, haga clic en Dividir.

   Aparece el cuadro de diálogo Dividir.

3. Elija el método de división que desea utilizar:
   • Dividir la entidad a una determinada distancia.
   • Dividir la entidad a un determinado porcentaje del total.
   • Usar medidas (valores m) para dividir la línea.
4. Introduzca una distancia, un porcentaje o un valor m en función del método de división.
5. Haga clic en Aceptar.
La línea queda dividida en dos entidades, donde la operación de división actualiza la forma de la entidad actual y crea una nueva entidad mediante los valores de atributos predeterminados para la clase de entidad.

Dividir líneas en vértices o en puntos de la línea

Puede utilizar las herramientas de geoprocesamiento para dividir una línea en sus vértices o en los puntos de la línea. La herramienta Dividir línea en los vértices divide una línea en sus vértices de forma que cada segmento de la línea original se convierte en una nueva entidad. La herramienta Dividir línea en punto divide las líneas de entrada en las ubicaciones de las entidades de puntos en la línea o dentro de la tolerancia de la línea.

Sugerencia:

• Al trabajar con entidades de geodatabase, puede establecer políticas de división que controlen el comportamiento de los atributos de un objeto al dividirlo.
