Disponible avec une licence Network Analyst.
Qu'est-ce qu'une zone de desserte ?

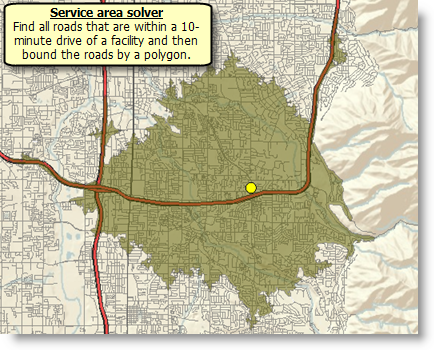

ArcGIS Network Analyst extension vous permet de rechercher des zones de desserte autour de n'importe quel endroit sur un réseau. Une zone de desserte réseau est une région qui comprend toutes les rues accessibles (c'est-à-dire, les rues situées dans le rayon d'impédance spécifiée). Par exemple, la zone de desserte de 5 minutes d'un point sur un réseau inclut toutes les rues qui peuvent être atteintes en moins de cinq minutes à partir de ce point.

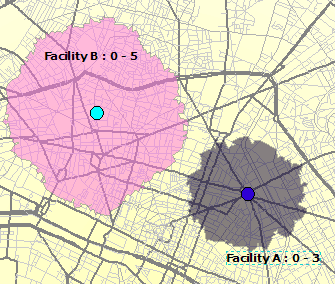

Les zones de desserte créées par Network Analyst permettent également d'évaluer l'accessibilité. Les zones de desserte concentriques indiquent comment l'accessibilité varie selon l'impédance. Une fois que vous avez créé les zones de desserte, vous pouvez les utiliser pour évaluer le nombre de personnes, la quantité de terrain ou de tout autre paramètre situé dans le voisinage ou la région.
La recherche de la zone de desserte basée sur le réseau suit le même workflow que d'autres analyses de réseau.
Couche d'analyse de la zone de desserte
La couche d'analyse de la zone de desserte stocke toutes les entrées, paramètres et résultats d'une analyse des zones de desserte.
Création d'une couche d'analyse de la zone de desserte
Vous pouvez créer une couche d'analyse de la zone de desserte à partir de la barre d'outils Network Analyst en cliquant sur Network Analyst > New Service Area (Nouvelle zone de desserte).
Lorsque vous créez la couche d'analyse de la zone de desserte, elle apparaît dans la fenêtre Network Analyst avec ses six classes d'analyse réseau : Ressources, Lignes, Polygones, Barrières ponctuelles, Barrières linéaires et Barrières polygonales.
La couche d'analyse de la zone de desserte apparaît également dans la table des matières en tant que couche composite nommée Zone de desserte ou, si une zone de desserte portant le même nom existe déjà dans la carte, Zone de desserte 1, Zone de desserte 2 et ainsi de suite. Il existe six couches d'entités disposant d'une symbologie par défaut, qui peut être modifiée dans leurs boîtes de dialogue Propriétés de la couche respectives.
Classes d'analyse de la zone de desserte
Une vue d'ensemble de chaque classe et des descriptions de leurs propriétés sont présentées dans les sections suivantes.
Présentation détaillée des classes d’analyse réseau
Classe Ressources
Cette classe d'analyse de réseau stocke les emplacements de réseau utilisés comme ressources dans l'analyse de la zone de desserte. La couche d'entités Ressources dispose de trois symboles par défaut : Localisé, Non localisé et Erreur. Vous pouvez modifier la symbologie de la couche Ressources dans la boîte de dialogue Propriétés de la couche.
Lorsqu'une nouvelle couche d'analyse de la zone de desserte est créée, la classe Ressources est vide. Elle est renseignée uniquement lorsque des localisations de réseau lui sont ajoutées. Une ressource au moins est nécessaire pour créer une zone de desserte.
Propriétés de ressource
Champs en entrée des ressources
| Champ en entrée | Description |
|---|---|
ObjectID | Champ d'ID géré par le système. |
Shape | Champ de géométrie qui indique l'emplacement géographique de l'objet d'analyse de réseau. |
Name | Nom de l'objet d'analyse de réseau. |
Attr_[Cost] (par exemple, Attr_Minutes, où Minutes représente un attribut de coût du réseau) | Cette propriété stocke la valeur d'impédance pour la ressource. Elle est parfois appelée impédance de délai. L'ajout d'une valeur à cette propriété réduit la portée de la zone de desserte. Par exemple, si vous recherchez la zone de desserte de trois ressources en utilisant le temps de trajet comme impédance, la propriété Attr_DriveTime peut être utilisée pour stocker le temps passé au niveau de la ressource. Par exemple, lors du calcul de zones de desserte représentant les temps de réaction de casernes de pompiers, Attr_DriveTime peut stocker le temps de mise en route, qui représente le temps nécessaire à une équipe pour sécuriser la caserne, distribuer les équipements de protection appropriés et quitter la caserne, pour chaque caserne de pompiers. Supposons que la caserne 1 ait un temps de mise en route de deux minutes et la caserne 2 un temps de mise en route de trois minutes. Lors du calcul d'une zone de desserte de 5 minutes pour ces deux casernes, la zone de desserte réelle de la caserne 1 représenterait une zone de desserte de 3 minutes (car 2 des 5 minutes sont consacrées à la mise en route). De même, la caserne 2 présente une zone de desserte réelle de deux minutes seulement.  |
Breaks_[Impédance] (par exemple Breaks_DriveTime, où DriveTime est l'impédance pour le réseau) | Vous pouvez stocker différentes valeurs de bornes de polygones pour chaque ressource de zone de desserte dans la propriété Breaks_ [Impedance]. Dans le cas de deux ressources, cela signifie que vous pouvez générer des polygones de zone de desserte de 5 et 10 minutes pour une ressource, et de 6, 9 et 12 minutes pour l'autre ressource.  La valeur spécifiée dans la propriété Breaks_[Impédance] remplace le paramètre de couche d'analyse Default Breaks (Bornes par défaut). Si aucune valeur n'est spécifiée pour la propriété Breaks_[Impedance], les polygones de zone de desserte sont générés pour la ressource en fonction du paramètre Default Breaks (Bornes par défaut). |
Network location fields
| Ensemble, ces quatre propriétés décrivent le point sur le réseau où se trouve l'objet. |
CurbApproach | La propriété CurbApproach spécifie la direction selon laquelle un véhicule peut atteindre et quitter la ressource. Si l'approche du trottoir est restreinte à un côté du véhicule, elle peut également limiter la portée de la zone de desserte. La valeur CurbApproach présente les quatre options suivantes :
|
Champs en entrée/sortie des ressources
| Champ en entrée/sortie | Description |
|---|---|
Etat | Ce champ est contraint par un domaine de valeurs répertoriées ci-dessous (leurs valeurs précodées sont affichées entre parenthèses).
Après une opération de résolution, l’état peut être modifié en utilisant une des valeurs d’état suivantes :
|
Classe Polygones
La classe d'analyse de réseau Polygones stocke les polygones de zone de desserte résultants. Comme avec d'autres couches d'entités, vous pouvez afficher sa symbologie dans la boîte de dialogue Propriétés de la couche correspondante.
Lorsqu'une nouvelle couche d'analyse de la zone de desserte est créée, la classe Polygones est vide. Elle est remplie uniquement lorsque la couche d'analyse est calculée. Une fois la zone de desserte calculée, les polygones sont stockés dans la couche d'entités et répertoriés dans la fenêtre Network Analyst.
Propriétés de polygone
Champs en sortie pour les polygones
| Champ en sortie | Description |
|---|---|
ObjectID | Champ d'ID géré par le système. |
Shape | Géométrie du polygone, stockée en interne. Si elle est cochée au moment du calcul, l’option Use Hierarchy (Utiliser la hiérarchie) joue un rôle important dans la détermination de la forme du polygone en sortie. Soyez conscient que si la hiérarchie est utilisée, le polygone peut chevaucher certaines routes de classement inférieur qui ne peuvent pas être vraiment atteintes dans le rayon donné, le temps de trajet donné ou une autre impédance de borne donnée. |
Name | Le nom du polygone de zone de desserte est basé sur le nom de la ressource associée et la plage de borne ; par exemple, Graphic Pick 1: 0.0 – 5.0 représenterait un polygone qui couvre tous les tronçons traversables à cinq minutes de la ressource, Graphic Pick 1. |
FacilityID | ID unique de la ressource associée. |
FromBreak | Limite inférieure de la plage de valeurs de bornes du polygone. |
ToBreak | Limite supérieure de la plage de valeurs de bornes du polygone. |
Classe Lignes
La classe Lignes stocke les zones de desserte résultantes en tant qu'entités linéaires et représente les tronçons de réseau qui peuvent être atteints dans le cadre de l'impédance donnée. Les lignes sont une représentation plus réelle d'une zone de desserte que les polygones, puisque la zone de desserte est basée sur les mesures le long du réseau.
Les lignes de zone de desserte ne sont pas générées par défaut pendant une analyse des zones de desserte ; vous pouvez choisir de les générer. Activez l'option Generate Lines (Générer les lignes) dans l'onglet Line Generation (Génération de lignes) de la boîte de dialogue Propriétés de la couche de la couche d'analyse des zones de desserte.
La couche d'entités de la zone de desserte peut être symbolisée de la même façon que d'autres couches d'entités lignes.
Propriétés de ligne
Champs en sortie des lignes
| Champ en sortie | Description |
|---|---|
ObjectID | Champ d'ID géré par le système. |
Shape | Géométrie de la ligne, stockée en interne. |
FacilityID | ID unique de la ressource associée. |
FromCumul_[Impedance] (par exemple, FromCumul_Miles ou FromCumul_Minutes) | Ce champ contient le coût cumulé du chemin menant de la ressource au début de cette entité linéaire. L'impédance de la jonction adjacente au début de la ligne est incluse dans cette valeur. Ce champ est généré pour l'attribut d'impédance et tous les attributs d'accumulation. |
ToCumul_[Impedance] (par exemple, ToCumul_Miles ou ToCumul_Minutes) | Ce champ contient le coût cumulé du chemin menant de la ressource à la fin de cette entité linéaire. L'impédance de la jonction adjacente à la fin de la ligne est exclue de cette valeur. Ce champ est généré pour l'attribut d'impédance et tous les attributs d'accumulation. |
SourceID | Chaque ligne de zone de desserte parcourt une entité d'une classe d'entités de source de données du réseau. Ce champ spécifie l'ID unique de la classe d'entités sources dont l'entité traversée fait partie. Le champ SourceID est présent uniquement si l'option Inclure les champs source du réseau est cochée avant le calcul. La case à cocher Include Network Source Fields (Inclure les champs source du réseau) figure dans l'onglet Line Generation (Génération de lignes) de la boîte de dialogue Propriétés de la couche. |
SourceOID | ObjectID de l'entité source sous-jacente traversée par la zone de desserte. Le champ SourceOID est présent uniquement si l'option Inclure les champs source du réseau est cochée avant le calcul. La case à cocher Include Network Source Fields (Inclure les champs source du réseau) figure dans l'onglet Line Generation (Génération de lignes) de la boîte de dialogue Propriétés de la couche. |
FromPosition | Spécifie l'endroit où commence la ligne de zone de desserte le long de l'entité source sous-jacente.
Le champ FromPosition est présent uniquement si l'option Include Network Source Fields (Inclure les champs source du réseau) est cochée avant le calcul. Cette case à cocher figure dans l'onglet Line Generation (Génération de lignes) de la boîte de dialogue Propriétés de la couche de la couche d'analyse de la zone de desserte. |
ToPosition | Spécifie l'endroit où prend fin la ligne de zone de desserte le long de l'entité source sous-jacente.
Le champ ToPosition est présent uniquement si l'option Include Network Source Fields (Inclure les champs source du réseau) est cochée avant le calcul. Cette case à cocher figure dans l'onglet Line Generation (Génération de lignes) de la boîte de dialogue Propriétés de la couche de la couche d'analyse de la zone de desserte. |
Interruptions ponctuelles, linéaires et polygonales
Les barrières servent à restreindre temporairement, ajouter une impédance, et proportionner l'impédance de parties du réseau. Lorsqu'une nouvelle couche d'analyse de réseau est créée, les classes de barrières sont vides. Elles sont remplies uniquement lorsque vous leur ajoutez des objets, mais l'ajout de barrières n'est pas requis.
Les interruptions étant disponibles dans toutes les couches d’analyse de réseau, elles sont décrites dans une rubrique distincte.
Paramètres d'analyse de la zone de desserte
Les paramètres d'analyse sont définis dans la boîte de dialogue Propriétés de la couche de la couche d'analyse. La boîte de dialogue est accessible de différentes manières :
En savoir plus sur l'ouverture de la boîte de dialogue Propriétés de la couche d'analyse de réseau
Onglet Paramètres d'analyse
Les sous-sections suivantes répertorient les paramètres que vous pouvez définir sur la couche d'analyse. Ils figurent dans l'onglet Paramètres d'analyse de la boîte de dialogue Propriétés de la couche de la couche d'analyse.
Impédance
Tout attribut de coût peut être défini comme impédance, qui est cumulée lors de la définition de l'itinéraire. Par exemple, le choix d'un attribut Minutes renvoie des zones de desserte basées sur le temps.

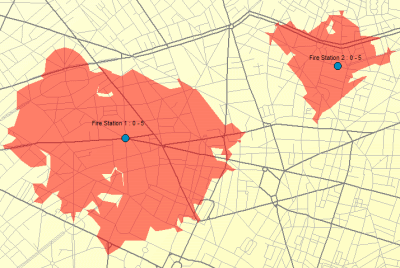

En choisissant un attribut de coût lié à la circulation et en spécifiant une heure du jour et une date auxquelles calculer la zone de desserte, la zone de desserte obtenue tient compte des vitesses de circulation variables.
Restrictions
Vous pouvez sélectionner les attributs de restriction à respecter lors du calcul de l'analyse. Dans la plupart des cas, les restrictions sont utilisées pour interdire certaines routes, mais elles peuvent également servir à les éviter ou les préférer. Un attribut de restriction, tel que Oneway, doit être utilisé lors de la recherche de solutions pour les véhicules devant respecter les rues à sens unique (comme les véhicules autres que les véhicules d'urgence). Parmi les autres attributs de restriction courants, on compte les limites de hauteur ou de poids qui interdisent à certains véhicules de traverser certaines routes ou certains ponts, les restrictions relatives aux matières dangereuses stipulant que les chauffeurs qui en transportent doivent totalement les ignorer ou du moins essayer de les éviter ou encore les itinéraires pour camions que les chauffeurs de poids-lourds devraient essayer de suivre. Vous pouvez sélectionner les attributs de restriction à respecter lors du calcul de l'analyse. Vous pouvez spécifier si les éléments qui utilisent la restriction doivent être interdits, évités ou préférés dans l'onglet Paramètres d'attributs.
Contrairement aux autres solveurs, le solveur de zone de desserte a été conçu à dessein afin que les éléments ne puissent pas être évités ou préférés à l'aide d'attributs de restriction car ce type de procédé générerait des résultats inhabituels. Le solveur de zone de desserte modifie temporairement les attributs de restriction qui permettent d'éviter des éléments afin qu'ils interdisent des éléments à la place. De plus, le solveur ignore temporairement les attributs de restriction qui préfèrent des éléments afin qu'aucune préférence spéciale ne soit donnée aux éléments. Lorsque vous effectuez une analyse et tentez d'utiliser des attributs de restriction qui permettent d'éviter ou de préférer des éléments, un message d'avertissement est fourni qui vous informe de la manière dont les restrictions ont été interprétées pour l'analyse des zones de desserte.
Bornes par défaut
L'étendue de la zone de desserte à calculer est spécifiée à l'aide de la zone de texte Default Breaks (Bornes par défaut). Par exemple, une borne par défaut de valeur 10 crée des zones de desserte de 10 unités (par exemple, minutes ou miles) à partir des ressources. L'unité est déterminée par l'attribut de coût sélectionné pour la propriété Impédance.
La propriété Default Breaks (Bornes par défaut) est utilisée lorsque la valeur Breaks_[Impedance] d'une ressource est nulle. Supposons que vous disposez de deux ressources A et B pour lesquelles vous souhaitez rechercher des zones de desserte en utilisant l'attribut DriveTime comme impédance. La valeur Breaks_[Impedance] (dans ce cas, Breaks_DriveTime) de la ressource A est égale à 3. La propriété Breaks_Drive-TIme de la ressource B ne possède aucune valeur. Lorsque vous recherchez la zone de desserte à l'aide d'une borne de polygone par défaut de 5 minutes, la ressource B affiche une zone de desserte de 5 minutes et la ressource A une zone de desserte de 3 minutes.
Utiliser le temps
L'option Use Time (Utiliser l'heure), utilisée conjointement avec les propriétés Time of Day (Heure) et Day of Week (Jour de la semaine) ou Specific Date (Date spécifique), vous permet de spécifier quand la zone de desserte doit commencer ou se terminer au niveau de la ressource.
Notez que la spécification d'une heure ne nécessite pas d'attribut de coût lié à la circulation. Toutefois, si le jeu de données réseau inclut des données de circulation, le solveur crée des zones de desserte dépendantes du temps. Cela vous permet de voir et d'analyser la manière dont la zone de desserte d'une ressource change au fil de la journée et de la semaine. Par exemple, une zone de desserte à 8h30 du matin pour une ressource sera plus petite qu'à 10h00 du soir pour la même ressource, si la circulation est plus dense le matin que le soir.
Heure du jour
La valeur que vous saisissez ici représente l'heure à laquelle vous souhaitez que la zone de desserte commence ou se termine au niveau de la ressource. (La valeur que vous spécifiez pour la propriété Direction, expliquée ci-dessous, détermine si le paramètre Time of Day (Heure) correspond à une heure de début ou de fin.)
L'heure que vous spécifiez dans Heure doit être associée à une date. Vous pouvez choisir de sélectionner un jour flottant (Jour de la semaine) ou une date de calendrier (Date spécifique).
Date spécifique
Pour une date du calendrier, vous fournissez le jour, le mois et l'année auxquels la valeur Heure est associée.
Jour de la semaine
Pour un jour flottant, vous pouvez choisir Aujourd'hui ou un jour quelconque de la semaine (de Dimanche à Samedi) par rapport à la date actuelle. Les jours flottants permettent de configurer une couche d'analyse réutilisable, sans devoir se souvenir de modifier la date.
Vous pouvez effectuer l'analyse jusqu'à six jours après la date actuelle lorsque vous sélectionnez Jour de la semaine.
Utilisation d'une heure de début / heure de fin avec les données de circulation et les fuseaux horaires
Si vous utilisez un attribut d'impédance horaire ou un attribut d'accumulation, la date et l'heure de début/fin font référence au fuseau horaire du tronçon ou de la jonction où se trouve la ressource.
Cela signifie que lorsque vous définissez une heure de début/fin pour une analyse des zones de desserte qui a des ressources dans des fuseaux horaires différents, la zone de desserte de chaque ressource est calculée à l'aide de la même heure locale, mais elles sont résolues pour des heures UTC différentes. Par exemple, si une ressource se trouve dans le fuseau horaire Est et une autre dans le fuseau horaire Centre, et que l'analyse est effectuée à l'aide de données de trafic pour 8h00 du matin du jour même, les zones de desserte des deux ressources sont calculées pour 8h00 du matin, heure locale. Toutefois, comme leurs fuseaux horaires sont séparés d'une heure, la ressource dans le fuseau horaire Est est calculée une heure avant la ressource dans le fuseau horaire Centre.
En raison de cette non-concordance temporelle, le solveur de zone de desserte ne peut pas calculer des couches d'analyse qui ont des ressources dans des fuseaux horaires différents lors de la génération de polygones sans superposition, de polygones combinés ou de lignes non superposées. Toutefois, il prend en charge la calcul de zones de desserte avec des lignes superposées dans ces conditions.
Itinéraire
Vous pouvez choisir de créer une zone de desserte en accumulant l'impédance depuis ou vers la ressource. Sur un réseau avec des restrictions unidirectionnelles et des impédances différentes selon le sens du trajet, cette opération renvoie différentes zones de desserte. La direction à sélectionner dépend de la nature de votre analyse des zones de desserte. Par exemple, la zone de desserte d'un livreur de pizzas doit être créée en partant de la ressource, puisque les pizzas sont livrées du magasin au client. En revanche, un hôpital doit sélectionner la direction opposée puisque la partie urgente du trajet d'un nouveau patient correspond à l'arrivée à l'hôpital, et non au retour au domicile.
Le paramètre Direction influe sur la manière dont Network Analyst interprète l'heure et la date que vous spécifiez pour les propriétés Use Time (Utiliser le temps).
- Si le paramètre Direction est défini sur Away From Facility (Depuis la ressource), l'heure et la date indiquent quand la zone de desserte commence à partir de la ressource.
- Si le paramètre Direction est défini sur Towards Facility (Vers la ressource), l'heure et la date indiquent quand la zone de desserte se termine au niveau de la ressource.
Si une durée de desserte quelconque existe au niveau d’une ressource (autrement dit, si la propriété Attr_[Impédance] a une valeur positive), la durée de desserte est incluse dans les résultats immédiatement avant l'heure de fin lorsque le trajet s'effectue vers les ressources, ou immédiatement après l'heure de début lorsque le trajet s'effectue à partir des ressources.
Demi-tours aux jonctions
Network Analyst peut autoriser les demi-tours partout, nulle part, uniquement au niveau des voies sans issue (culs-de-sac) ou uniquement au niveau des intersections et des voies sans issue. L'autorisation des demi-tours implique que le véhicule peut faire demi-tour au niveau d'une jonction et revenir en arrière par la même rue.
Utiliser la hiérarchie
Si le jeu de données réseau comporte un attribut de hiérarchie, vous pouvez utiliser la hiérarchie pendant l'analyse. L'avantage d'une analyse hiérarchique tient au fait que les polygones de zone de desserte sont générés beaucoup plus rapidement que dans le cas d'une analyse sans hiérarchie. Toutefois, l'inconvénient est qu'ils ont tendance à être moins précis.
Dans une analyse de zone de desserte hiérarchique, le solveur préfère les tronçons d'ordre supérieur par rapport aux tronçons d'ordre inférieur. Cela signifie que si une ressource se trouve sur une voie locale (niveau le plus bas d'une hiérarchie), le solveur couvre les voies locales de cette zone, mais il essaie de monter dans la hiérarchie jusqu'aux routes secondaires et principales. Une fois sur les routes secondaires et principales, le solveur ignore les voies locales dans le reste de la zone de desserte. En raison principalement de cette approche hiérarchique, les zones de desserte sans hiérarchie ont tendance à être d'une qualité supérieure à celle de leurs équivalents hiérarchiques.
Vous devez également prendre en considération les points suivants lorsque vous choisissez entre des zones de desserte hiérarchiques et sans hiérarchie :
- Les zones de desserte hiérarchiques génèrent uniquement des polygones, pas des lignes.
Décochez la case Generate Lines (Générer les lignes) dans l'onglet Génération de lignes.
- Les zones de desserte hiérarchiques génèrent uniquement des polygones généralisés, pas des polygones détaillés.
Dans l'onglet Génération de polygones, sous Polygon Type (Type de polygone), choisissez Generalized (Généralisés).
- Le solveur de zone de desserte hiérarchique ne tronque pas les polygones.
Même si cochez la case Trim Polygons (Tronquer les polygones) dans l'onglet Polygon Generation (Génération de polygones), le calcul ne tronquera pas les polygones de la zone de desserte.
Ignorer les emplacements non valides
Cette propriété vous permet d'ignorer des localisations réseau incorrectes et de calculer la couche d'analyse à partir de localisations réseau valides uniquement. Si cette option n'est pas activée et que vous disposez de localisations réseau non localisées, le calcul peut échouer. Dans les deux cas, les localisations incorrectes sont ignorées dans l'analyse.
Onglet Génération de polygones
Générer les polygones
Cette option est activée par défaut. Sa désactivation permet de calculer des zones de desserte sans générer de polygones (vous pouvez activer la case à cocher Generate Lines (Générer les lignes) dans l'onglet Line Generation (Génération de lignes) pour créer des lignes de zone de desserte à la place ou en plus des polygones).
Type de polygone
Vous pouvez sélectionner cette option pour créer des polygones rapides, généralisés ou détaillés.
Généralisés - Les polygones généralisés sont créés rapidement et offrent une assez bonne précision, sauf au niveau des bordures. La généralisation de polygones peut provoquer la couverture d'îlots d'éléments non atteints.
Détaillés - Les polygones détaillés modélisent les zones de desserte avec une précision supérieure et peuvent ainsi provoquer des îlots de zones non atteintes. La génération de polygones détaillés dure considérablement plus longtemps que celle de polygones généralisés.
Tronquer les polygones - Les polygones contenant les tronçons de réseau à la périphérie de la zone de desserte peuvent être tronqués pour qu'ils se trouvent dans la distance spécifiée des tronçons de réseau extérieurs. Par défaut, une valeur de 100 mètres est utilisée.
Si vos données proviennent d'une zone urbaine avec un réseau de type quadrillage, la différence entre les polygones généralisés et les polygones détaillés est minime. Cependant, les polygones détaillés peuvent afficher des résultats beaucoup plus précis que les polygones généralisés pour les routes de montagne et de campagne.
Option de ressources multiples :
Il existe trois options permettant de générer des polygones pour plusieurs ressources :
- Superposition - Cette option crée des polygones individuels pour chaque ressource. Les polygones peuvent se superposer.
- Pas de superposition - Cette option crée les polygones individuels les plus proches pour chaque ressource. Les polygones ne se chevauchent pas.
- Combiner les polygones par borne - Cette option combine les polygones de plusieurs ressources partageant la même valeur de borne.
Type de superposition
Vous pouvez choisir de créer des polygones de zone de desserte concentriques sous forme de disques ou d'anneaux.
- Les anneaux n'incluent pas la zone contenant les plus petites bornes. Ils créent des polygones entre des bornes consécutives.
- Les disques représentent des polygones allant d'une ressource à une borne. Si vous créez des zones de desserte de 5 et 10 minutes, le polygone de zone de desserte de 10 minutes comprend la surface de la zone de desserte de 5 minutes, ainsi que celle située entre la borne de 5 minutes et celle de 10 minutes.
Exclure des sources
L'option permettant d'exclure des classes d'entités source de la génération des zones de desserte est disponible pour les analyses des zones de desserte sur les réseaux multimodaux. Les géométries des entités situées dans des sources de données du réseau de tronçon exclues sont omises de tous les polygones de zone de desserte.
Par exemple, lors de la création d'une zone de desserte de durée de trajet dans un réseau multimodal, vous devez choisir d'exclure les voies ferrées de la génération de polygones afin de modéliser correctement les zones accessibles par un véhicule (parce qu'un véhicule ne peut pas emprunter les voies ferrées). Si les sources de rail ne sont pas exclues, les voies ferrées qui ne sont pas empruntées pourraient créer des zones non atteintes dans le polygone de zone de desserte.
L'exclusion d'une source de données de polygones de zone de desserte n'empêche pas ces sources d'être traversées. L'exclusion des sources de polygones de zone de desserte influence uniquement la forme des polygones des zones de desserte. Si vous souhaitez empêcher la traversée d'une source de données précise, vous devez créer une restriction appropriée lors de la définition de votre jeu de données réseau.
Onglet Génération de lignes
Générer des lignes
La case à cocher Generate Lines (Générer des lignes) offre la possibilité de créer des lignes de zone de desserte en fonction des entités situées dans le rayon d'impédance spécifié. Cette case à cocher est par défaut désactivée.
Il n'est pas possible de générer des lignes lorsque l'option Use Hierarchy (Utiliser la hiérarchie) est activée. Si les options Use Hierarchy (Utiliser la hiérarchie) et Generate Lines (Générer les lignes) sont toutes les deux activées lorsque le processus de calcul est initialisé, une erreur est renvoyée et le calcul échoue.
Générer des mesures
Cochez cette case afin de créer des mesures pour vos lignes de zone de desserte. Cette option ajoute des informations de référencement linéaire aux lignes en sortie afin de faciliter l'utilisation des lignes de zone de desserte pour les fonctions telles que la segmentation dynamique des événements.
Fractionner les lignes aux bornes
Activez cette case à cocher pour fractionner chaque ligne qui intersecte une borne en deux lignes.
Inclure les champs source du réseau
Ajoute les valeurs SourceID, SourceOID, FromPosition et ToPosition de l'entité en entrée traversée par les tronçons de la zone de desserte. Cela facilite la jonction des résultats des lignes de zone de desserte aux données sources d'origine.
Options de superposition
Vous pouvez spécifier si vos lignes peuvent se superposer ou non.
Si vous choisissez Overlapping (Superposition) et si deux ressources possèdent des lignes de zone de desserte coïncidentes, deux entités sont créées à cet endroit, une pour la ligne de zone de desserte de chaque ressource. Si vous choisissez Not Overlapping (Pas de superposition), une seule ligne de desserte est créée et associée à la ressource la plus proche (impédance la plus faible).
Onglet Accumulation
Dans l'onglet Accumulation, vous pouvez sélectionner des attributs de coût du jeu de données réseau à accumuler sur les objets de ligne de zone de desserte. Ces attributs d'accumulation servent uniquement à titre de référence ; le solveur utilise uniquement l'attribut de coût spécifié par le paramètre Impedance (Impédance) de la couche d'analyse pour calculer la zone de desserte.
Pour chaque attribut de coût accumulé, deux champs sont ajoutés aux lignes générées en sortie : FromCumul_[Impédance] et ToCumul_[Impédance], où [Impédance] est remplacé par le nom de l'attribut de coût accumulé.
Vous pouvez effectuer une analyse à l'aide d'un attribut d'impédance basé sur la distance et accumuler un attribut de coût basé sur le temps. Les résultats de ce genre d'analyse sont basés sur la distance, mais ils spécifient également le temps nécessaire pour atteindre une partie de la zone de desserte. En outre, vous pouvez déterminer plus précisément ces informations temporelles en définissant une heure de début ou de fin et en accumulant un attribut de coût dépendant du temps pour prendre en compte les vitesses de circulation dynamiques.
Onglet Localisations du réseau
Les paramètres de l'onglet Localisations du réseau servent à rechercher des localisations réseau et à définir les valeurs de leurs propriétés.
