Profile zeigen die Höhenänderung einer Oberfläche entlang einer Linie. Mit ihnen können Sie den Schwierigkeitsgrad eines Wanderwegs oder die Durchführbarkeit des Baus einer Eisenbahnstrecke auf einer bestimmten Route besser beurteilen.
Mit den Werkzeugen Profildiagramm auf der interaktiven Werkzeugleiste 3D Analyst wird eine grafische Darstellung von einem oder mehreren Profilen abgeleitet. Profile können aus beliebigen 3D-Linien-Features erzeugt werden, die über eine Oberfläche gezeichnet sind. Sie können Profile für ein Raster, ein TIN (Triangulated irregular Network) oder Terrain-Dataset-Oberflächen erstellen. Profildiagramme können auch durch das Zeichnen einer 3D-Linie über eine Gruppe von Punkten oder Multipoints abgeleitet werden.
Weitere Informationen zu den interaktiven Optionen und Einstellungen für Profildiagramme finden Sie unter Optionen auf der Werkzeugleiste "3D Analyst".
Weitere Informationen zur Aktivierung der interaktiven Werkzeuge mit den Terrain-Datasets finden Sie unter Interaktive Werkzeuge für Terrain-Datasets.
Nachdem ein Profildiagramm erstellt wurde, erscheint es in ArcMap als ein schwebendes Fenster. Sie können dann die Titel und die Symbolisierung ändern und auch das Profildiagramm speichern und exportieren, um es in anderen Anwendungen zu verwenden. Für weitere Analysefunktionen für ein Profildiagramm klicken Sie mit der rechten Maustaste in das Profildiagrammfenster, um das Kontextmenü zu öffnen. Weitere Informationen zu den Optionen im Kontextmenü finden Sie unter Optionen für Diagramme.
Die folgende Liste enthält Beispiele für das Erstellen von Profildiagrammen aus verschiedenen Analyseergebnissen:
- Digitalisieren einer 3D-Linie aus einer Oberfläche mit dem interaktiven Werkzeug Linie interpolieren
- 3D-Linien-Features aus einer Line-Feature-Class
- Ergebnisse von Sichtbarkeitsanalysen für Sichtlinien mit dem interaktiven Werkzeug Sichtlinie
- Ergebnisse von Oberflächenanalysen für steilste Verbindungen mit dem interaktiven Werkzeug Steilste Verbindung
- Digitalisieren einer 3D-Linie über eine Multipoint- oder Punkt-Feature-Class
Mit den Werkzeugen Profildiagramm werden Profile für 3D-Linien-Features erstellt. Wenn Sie ein Profil eines 2D-Linien-Features, wie 2D-Daten von Straßen oder Wasserlinien, generieren möchten, konvertieren Sie diese in 3D-Features. Sie können Features anhand einer zugrunde liegenden Oberfläche von 2D in 3D konvertieren, indem Sie sie mit dem Werkzeug Linie interpolieren oder dem Geoverarbeitungswerkzeug Shape interpolieren digitalisieren.
Werkzeuge "Profildiagramm"

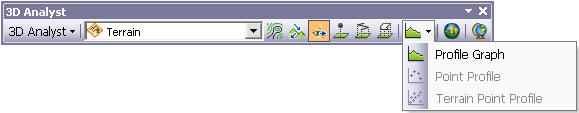

Es sind drei Werkzeuge Profildiagramm verfügbar, um grafische Darstellungen von 3D-Daten zu erzeugen. In der folgenden Tabelle werden die Profilwerkzeuge beschrieben:
Werkzeuge "Profildiagramm"
Profildiagramm | Erstellt ein Profildiagramm aus 3D-Linien. |
Punktprofil | Erstellt ein Profildiagramm aus Punkten (Punkte oder Multipoints) entlang einer Oberfläche. Weitere Informationen finden Sie unter Verwenden des Werkzeugs "Punktprofil". |
Terrain-Punktprofil | Erstellt ein Profildiagramm aus symbolisierten Knoten einer Terrain-Dataset-Oberfläche. Wenn Punkte eines Terrains symbolisiert werden, zeigt das grafische Fenster die entsprechende Symbolisierung der Punkte an. Weitere Informationen finden Sie unter Verwenden des interaktiven Werkzeugs "Terrain-Punktprofil". |
